콘덴서의 불량(부풀어오름)이 원인이어서,
콘덴서를 직접 교체함으로 해결함.
---------------------
출처: http://blog.naver.com/hennydad/140204557811
'08년 1월에 50인치 LG PDP(50PG30D)를 구매한후 5년을 조금 넘게 사용하던중 '13년 9월경 TV를 보려고 전원을 켰는데 바로 꺼져 버렸다.
그런 다음 다시 전원을 넣으면 그땐 정상적으로 전원이 들어와 TV시청이 가능하였다.
그런데 이것이 날이 갈수록 심해져 전원을 넣으면 스스로 2번을 켜졌다고 꺼지고 다시 전원을 넣으면 그재서야 전원이 들어왔다.
나중에는 증상이 너무 심해져 전원을 넣으면 스스로 2~5번까지 스스로 켜짐-꺼짐을 반복하고 꺼져 버렸다.
하는수 없이 수리하기로 마음먹고 먼저 벽에 걸려 있는 PDP를 내렸다.
무게가 무려 40kg정도 되다보니 혼자서는 도저히 내릴수가 없어 두명이 힘을 써야만 했다.

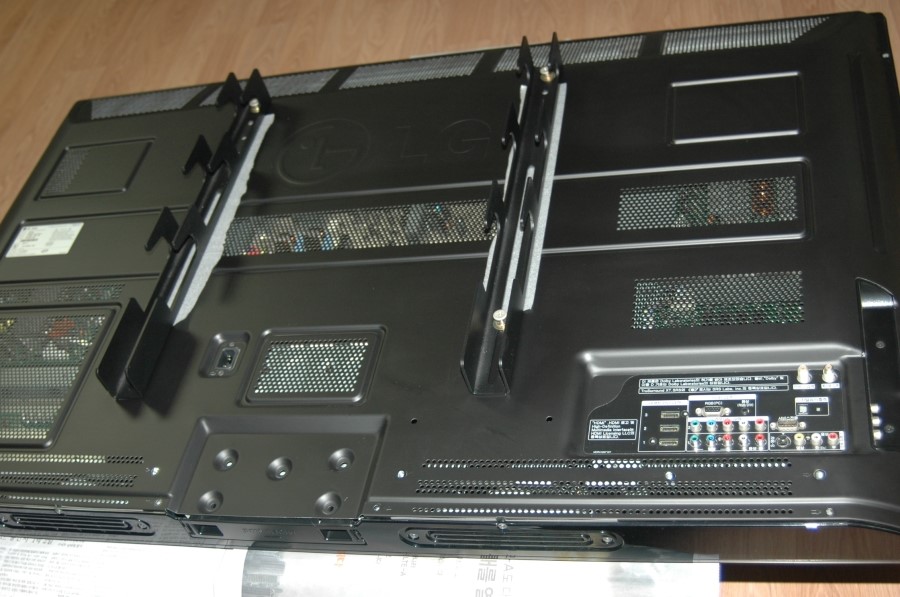

1. 먼저 PDP를 눕히고 뒷커버를 연다.
2. 전원부(파워서플라이)를 찾는다
- PDP 뒷면 전원케이블 커넥터를 꽂는 부분에서(1번) 시작해 전원공급선이 연결된 PCB(Printed Circuit Board-기판)가 전원부
(2번)이므로 쉽게 찾을수 있다.
3. 불량부품(콘덴서)을 찾아 교체해 준다.
- 이런 증상의 대부분(99%)은 콘덴서의 성능저하(부풀음 현상)로 인한 경우이므로 해당 콘덴서를 찾아 교체해준다.
콘덴서의 부풀음 현상이 계속되면 콘덴서가 내부압력을 못이겨 터지는 경우도 있으므로 빨리 교체해 주는 것이 좋다.

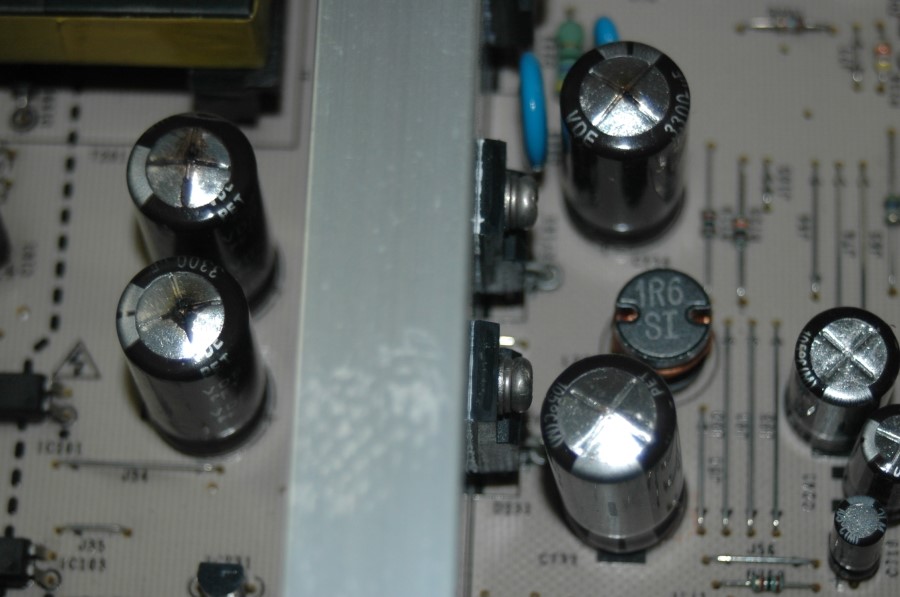

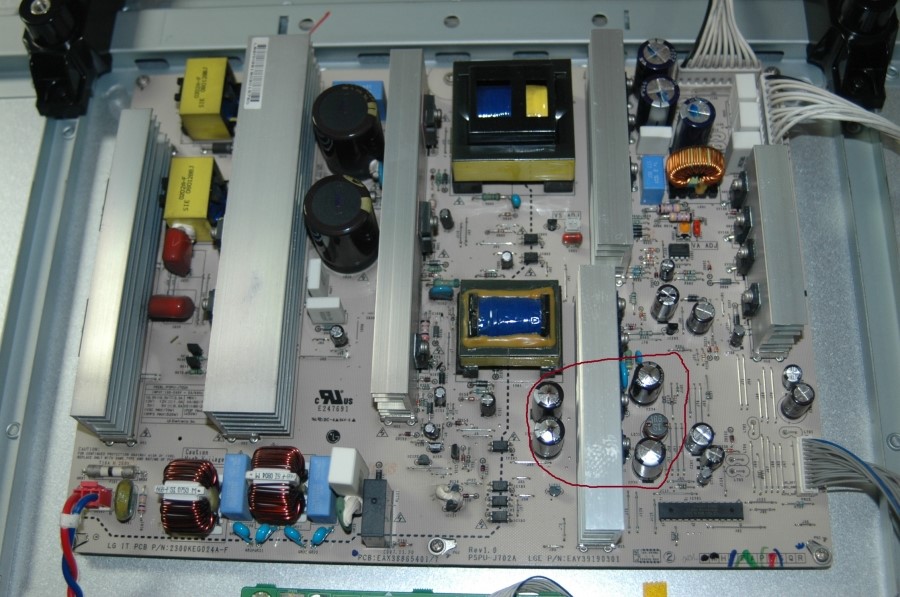

(전원부 PCB) (윗면이 부풀어 오른 불량콘덴서 4개)
콘덴서의 가격은 용량에 따라 다르지만 본 콘덴서는 개당 몇백원 정도이므로 4개 합해서 천몇백원 이면 구매할수 있으니 용산
전자상가나 인터넷에서 구매할수 있다.
구매시 콘덴서는 해당 전압과 용량이 있으므로 반듯이 불량콘덴서에서 확인후 구매하면 된다. (참고로 내것은 10V 3300uF)
추가 팁으로는 사진상에서 보듯 동일 용량의 것이 4개 있는데 한 두개 정상인것이 있다고 하더라도 모두 교체해 주는 것이 또
얼마 지나지 않아 같은 고생을 하지않는 지름길 이다.
4. 불량콘덴서 분리 및 교체 방법
- 콘덴서는 극성(+,-)이 있으므로 불량콘덴서를 PCB(기판)에서 떼어내기전 극성을 미리 확인해 놓고 새로운 콘덴서를 극성에
맞게 꽂아 납땜한다.(물론 PCB에도 극성표시가 기재되어 있으므로 잘 살펴보기 바란다)
- 콘덴서의 리드선이 긴쪽이 (+) 짧은 쪽이(-) 이고 콘덴서 본체 옆면에 (-)표시가 그려져 있다
(콘덴서 극성 확인)
(불량 콘덴서 떼어낸 상태)
팁) 불량콘덴서를 떼어낼때 회로판이 벗져지지 않도록 주의
특히 양면 PCB(기판) 일경우(본 사진은 단면) PCB아래면(납땜면)은 쉬운데 윗면(부품이 꽂힌면)이 종종 회로판이 벗져진다.
이런 상황이 벌어지만 대수술이 필요해질수 있으므로 준 프로정도 선에서는 이쯤에서 재조립하고 하는수 없이 LG AS불러
통상적인 고장수리 절차대로 파워서플라이 보드를 통채로 교체 받는 수밖에 없다 (아님 나한테 가져오던가 ^^^)
차라리 양면 PCB일경우는 불량콘덴서를 니퍼로 와장창 부셔서 리드선 두개만 남겨놓고 리드선을 적당한 길이로 자른후
새로운 콘덴서를 연결해 붙이는 방법을 적극 권장함
(새로운 콘덴서 삽입후 납땜한 상태)

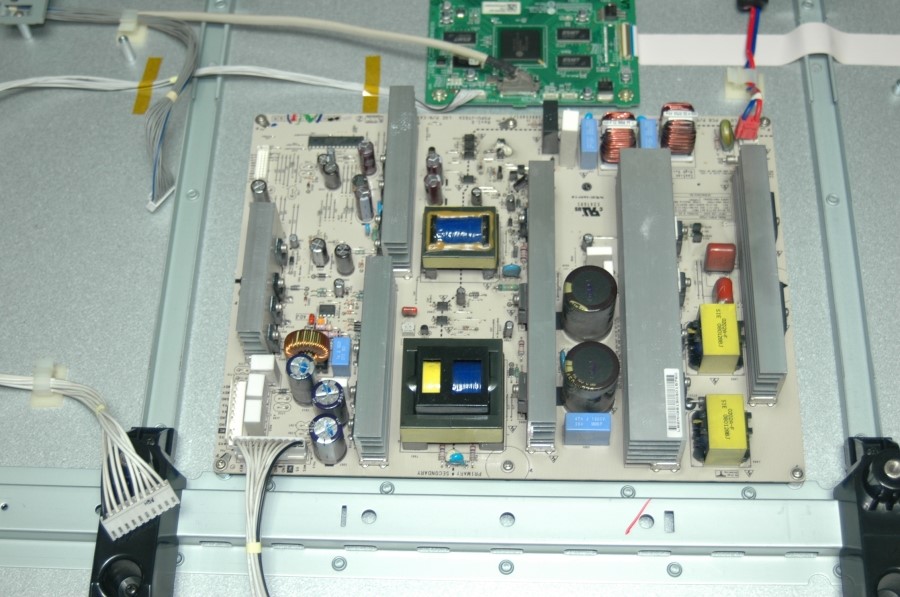

5. 재조립
- 이제 윗 사진처럼 부품을 교체 완료했으면 리드선을 자른후 재조립 한다.
재조립시 이왕 분해한것 진공청소기로 구석구석 먼지들을 청소해 주면 더더욱 좋겠다.
6. 후기
예전에 15년 이상 쓰던 브라운관 TV도, 지금 9년째 쓰고있는 PC도 하여튼 지금까지 사용했던 전자제품 등에서 이 고장처럼
콘덴서의 부풀음 현상으로 인한 전원부 불량은 겪어 본적이 없었다.
그만큼 예전 전자제품들의 설계기술이 좋았었다고 해야되나...
아니면 지금의 LG 전자제품(PDP) 설계기술이 엉망이라고 해야할까?
얼마전 LG의 IT 제품들이 해외에서 여러가지 기술적인 부분에서 평판이 나쁘다는 기사를 본적이 있다.
이것이 위에 대한 답이 된다고 봐야하나.
정말로 LG하면 우리나라의 대표적인 IT 전자제품 기업중 하나인데 근래 내가 사용해본 제품들을 통해 뒤돌아 보면 위의 기사
내용이 맞다는 것을 실감할수가 있는 듯하다.
만약에 이번 PDP를 LG에 AS 요청처리를 했더라면 전원부 보드를 통째로 교체하기에 처리비용도 15만원 정도 들었을 것이다.
AS기간이 지났기에 당연하다고 하겠지만 LG의 이런 형편없는 기술로 인해 결국은 소비자만 피해를 보게 된다고 여겨진다.
